电动V型球阀,V型调节(切断)球阀
点击放大
产品名称:
电动V型球阀,V型调节(切断)球阀
产品型号:
RVQ947
产品报价:
产品特点:
RVQ947电动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的Z佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
  RVQ947电动V型球阀,V型调节(切断)球阀的详细资料:

RVQ947电动V型球阀,V型调节(切断)球阀,电动V型球阀

一、电动V型球阀 概述

RVQ947电动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的zui佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

二、电动V型球阀 技术参数

公称通径DN(mm)

25~400

公称压力PN(MPa)

1.6~6.4

公称压力Ps(MPa)

强度试验

2.4~9.6

密封试验

1.76~7.0

材料\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28~400℃

-28~500℃

执行器

型号

CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构

连接形式

对夹式、法兰式,法兰按JB79-59标准



三、电动V型球阀 主要性能指数

基本误差

回差 死区 输入信号 输出信号

全行程的 ≤±2%

全行程的 ≤±2%

全行程的 ≤0.8%

4~20mADC

4~20mADC


公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

0°~至90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%

动作时间(S/90度)

8.5~30

36~60

可调节比

250:1

300:1

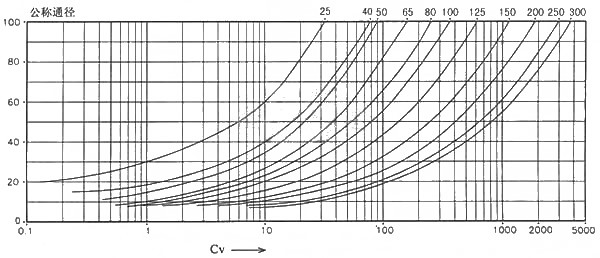

四、电动V型球阀 流量特性曲线

五、电动V型球阀 外形尺寸

公称通径
DN(mm)

尺寸 (mm)
对夹 法兰式 L H1 H2
D D D1 D2 q Z-Φd

25

64

110

85

65

14

4-14

102

277

60

40

82

145

110

85

16

4-18

114

305

75

50

100

160

125

110

16

4--18

124

364

95

65

120

180

145

120

18

4-18

145

379

105

80

131

195

160

135

20

8-18

165

389

120

100

158

215

180

155

20

8-18

194

402

140

125

180

245

210

185

22

8-18

213

426

165

150

216

280

240

210

24

8-23

229

453

185

200

268

335

295

265

26

12-23

243

473

205

250

326

405

355

320

30

12-25

297

540

240

300

460

460

410

3750

30

12-25

338

590

290

350

470

-

-

-

-



-





400

525

-

-

-

-



-





订货须知:(国家标准)

一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的RVQ947电动V型球阀型号,请您根据RVQ947电动V型球阀参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的高级工程师专家会专心为您审核与分析。

我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的*,为您提供的阀门知识、的服务、zui佳的技术顾问。感谢您访问我们的【http://www.shqzv.com】
