法兰三通球阀
点击放大
产品名称:
法兰三通球阀
产品型号:
Q44F
产品报价:
产品特点:
三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构
  Q44F法兰三通球阀的详细资料:

一、产品特点:

法兰连接三通球阀,连接三通球阀,法兰三通球阀产品特点、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外一通道连通,灵活控制管路中介质的合流或分流。

二、主要零件材料:

零件名称

材质

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS304

阀座、阀杆

2Cr13

A246-416

双头螺栓

35CrMoA

A193-B7

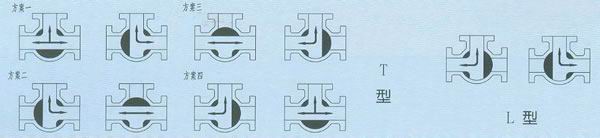

备注:三通球阀一般采用两阀座结构,如流向图A所示两种工况。选用两面阀座L型结构(即Q44型)。流向B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B②和③两种工况必须选用四阀认T型结构(即Q45型)。其余工况也可以先用四阀座结构,但在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。

三、主要性能范围:

公称压力

试验压力(MPa)

壳体

高压液密封

体压气密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

适用工况

适用介质

水、油品、气等非腐蚀和酸碱腐蚀介质

适用温度

-28~350℃

应用规范

连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验

GB/T9092-99、API598

其余制造规范均按本厂标准;

四、法兰连接三通球阀国标连接尺寸和外形 PN1.6MPa :

型号

公称通径DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
(P)
(R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800

五、法兰连接三通球阀美标连接尺寸和外形 150Lb :

公称通径DN

尺寸(mm)

(in)

(mm)

L

D

D1

D2

b

f

Z-Φd

H

L0

1/2

15

140

89

60.5

35

10

1.6

4-Φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-Φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-Φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-Φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-Φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-Φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-Φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-Φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-Φ19

206

500

5

125

510

254

216

186

24

1.6

8-Φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-Φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-Φ22

283

1300

10

250

670

406

362

324

31

1.6

12-Φ25

345

1600

12

300

720

483

432

381

32

1.6

12-Φ25

420

2100
